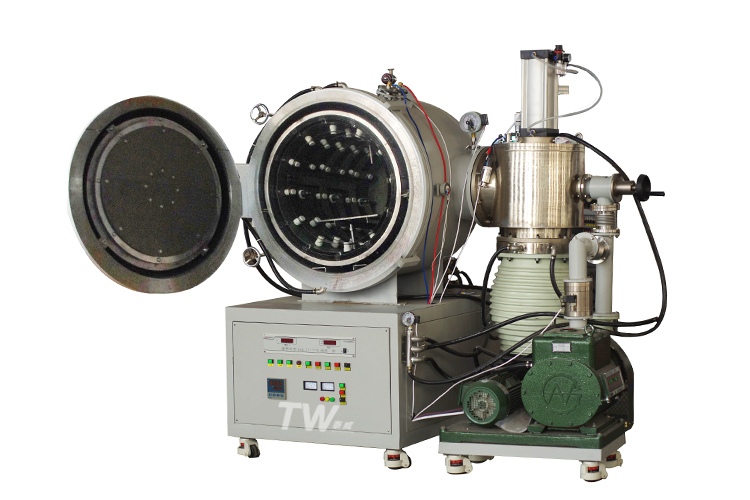

真空钎焊炉

最高1350℃ 高温真空钎焊炉厂家直销,真空钎焊炉规格参数可定制

博纳热真空钎焊炉有3种温度可选:750℃,1200℃,1350℃. 适用于以铝/银/铜/镍基作为焊剂的真空钎焊,以及金刚石刀具,硬质合金刀具(PCD刀具、PCBN刀具、CVD刀具、CBN刀具、雕刻刀等)、钻探钻头、不锈钢钎焊、单晶焊接、瓷金属钎焊、异性金属构件、复杂薄板:夹层构件、蜂窝结构等。由于其高真空,高温度,也可用作其他工件的烧结及热处理。

750℃铝基真空钎焊炉(不锈钢炉膛)

这是一款适用于铝合金等低熔点工件的真空钎焊炉;并可用作低温烧结、低温热处理的真空炉。

铝基真空钎焊炉特点

· 采用不锈钢金属炉膛,以及电热合金管加热,最高温度可达到750℃.

· 电热合金管四周加热,炉膛温度均匀性高,可达正负5度。

· 洁净不锈钢炉膛,配以机械泵+扩散泵真空机组,冷态真空度10^(-3)Pa; 工作真空度10^(-2)Pa.

· 与钼箔真空炉相比,本款电炉功率低,价格低,经济实用,是理想的低温钎焊的设备。

铝基真空钎焊炉可选配件

· 外置快冷系统;从钎焊温度降至180度,不足1个小时。

· 不锈钢多层料架,方便放置多层钎焊工件。

· 低温铝锌基焊剂。



1200℃ 数控刀具真空钎焊炉(陶瓷纤维炉膛)

本系列钎焊炉广泛应用于各种较小尺寸超硬材料的焊接,主要用于硬质合金刀具(PCD刀具、PCBN刀具、CVD刀具、CBN刀具、雕刻刀等)、钻探钻头、不锈钢钎焊、单晶焊接、瓷金属钎焊、异性金属构件、复杂薄板:夹层构件、蜂窝结构等。

1200℃ 数控刀具真空钎焊炉特点

· PLC全程自动化控制,也可以切换人工控制,10寸高清触摸屏,50段编程,30个程序存贮,操作简单,可连续生产。

· 可导出温度曲线和真空曲线。

· 焊接工件表面干净美观,环保且无氧化;双层不锈钢平台,可放置更多焊接材料。

· 采用环形及底部加热,焊接强度高,是普通高频焊接的2-3倍。

· 产能高,单次焊接数量可达600片以上(以CNGA1204为例)

· 提供工艺,20年经验技术支持,保证生产出优质产品。

· 真空系统由直联泵和扩散泵组成,工作真空度可达10^(-3)

可选配件

· 冷水机

· 真空烘箱

· 超声波清洗机

· 焊剂焊膏

钎焊流程:超声波清洗→涂抹焊膏→真空烘干→真空钎焊

1350℃ 银/铜/镍基真空钎焊炉(钼箔炉膛)

本款真空钎焊炉工作温度可达1350℃;适用于以银/铜/镍基作为焊剂的高温真空钎焊。同时也可用作其他工件的烧结及热处理。

1350℃ 银/铜/镍基真空钎焊炉特点

· 采用钼箔金属炉膛,以及钼加热带为加热元件,最高温度可达到1350℃.

· 钼加热带环形分布于炉膛内,四周辐射加热,炉膛温度均匀性高,可达正负5度。

· 洁净钼箔炉膛,配以机械泵+扩散泵真空机组,冷态真空度10^(-3)Pa; 工作真空度10-^(-2)Pa.

· 根据需要,可充入惰性气体,进行加速冷却。

1350℃ 银/铜/镍基真空钎焊炉可选配件

由于普通钎焊炉降温较慢,严重影响了生产效率。为加快冷却速度,我公司结合多年的生产实践经验,研发出了真空钎焊炉快冷系统。炉内高温氮气被真空风机强力抽出,经过冷却水包降温后,再被真空风机送回炉膛内。快速的循环往复,从而达到快速冷却的效果。

· 外置快冷系统;从钎焊温度降至180度,不足1个小时。

· 不锈钢多层料架,方便放置多层钎焊工件。

· 美国进口高品质焊剂。



高温真空钎焊炉参数技术规格

Ⅰ. 技术参数

最高温度

750℃ / 1200℃ / 1350℃

温度仪表

● PLC 或者人工智能PID仪表,自动控制温度。双向反并联可控硅调压,对电炉温度进行精准控制,并具有限流功能。防止供电电压不稳,电流突然过大引起跳闸,烧损电气元件等。 (我公司采用的可控硅为国际知名品牌:西门康)
● 51段编程曲线,根据预置程序自动升温、保温、降温。一键完成,无需工人值守。
● 内置控温参数自整定功能。.
● 具有超温报警,热电偶断裂报警,并自动切断供电电源,提供可靠保护。

控温精度

±1℃

可充气体

氩气,氮气等惰性气体

加热元件

合金管(750℃)电阻丝(1200℃)钼加热带(1350℃)

炉膛

不锈钢(750℃)陶瓷纤维(1200℃)钼箔(1350℃)

最高真空度

6×10-3 Pa

水冷要求

需另配冷却水系统

炉壳结构

● 高强度碳钢制作而成,酸洗磷化除锈后,静电喷塑,美观大方。
● 双层风冷炉壳,内置2-4个散热风机,确保炉壳表面温度低于60℃.

产品保修

1. 自验收之日起,高温箱式炉整机免费保修一年。如果设备出现问题,现场进行维修,终身提供技术支持!
2. 超出保修期后,成本价提供配件。



高温真空钎焊炉价格

真空钎焊炉的具体价格是根据您具体的技术要求来决定。需要考虑的方面很多,如:炉膛尺寸,最高真空度,真空泵,冷水机等相关配件的选择。

详细价格请拨打郑州博纳热销售热线:13966664399,在确定您的具体要求后,我们会为您提供详细的报价。



750℃铝基真空钎焊炉标准尺寸(不锈钢炉膛)

型号

炉膛尺寸

最高温度

功率

电压

最高真空

TW-QHS-223

200*200*300mm

750℃

3kW

380V

7×10-3 Pa

TW-QHS-334

300*300*400mm

750℃

6kW

380V

TW-QHS-446

400*400*600mm

750℃

12kW

380V

TW-QHS-557

500*500*700mm

750℃

18kW

380V

TW-QHS-669

600*600*900mm

750℃

28kW

380V



1200℃ 数控刀具真空钎焊炉标准尺寸(陶瓷纤维炉膛)

型号

炉膛尺寸

最高温度

功率(KW)

热电偶

最高真空

TW-200BF

200*400

1200℃

8

k

7×10-3 Pa



1350℃ 银/铜/镍基真空钎焊炉标准尺寸(钼箔炉膛)

型号

炉膛尺寸

最高温度

功率(KW)

电压

最高真空

TW-QHM-223

200*200*300

1350℃

30

380V

7×10-3 Pa

TW-QHM-334

300*300*400

1350℃

40

380V

TW-QHM-446

400*400*600

1350℃

80

380V

TW-QHM-557

500*500*700

1350℃

120

380V

TW-QHM-669

600*600*900

1350℃

140

380V
